Как подключить датчик движения для управления освещением: схемы и инструкция по настройке

Что понадобится для установки датчика

Подключение датчика движения потребует следующего:

• само устройство;
• электропровод;
• длинногубцы/тонкогубцы;
• отвертка;
• дрель;
• инструмент для снятия изоляции;
• дюбель-гвозди.

Как подключить датчик движения для освещения

Схема подключения датчика движения для освещения не отличается высокой сложностью. Для начала необходимо определиться с подходящим устройством. Для этого нужно учесть место, где будет произведен монтаж, площадь контролируемой территории, окружающую среду. Прежде всего необходимо сделать выбор между моделями, предназначенными для установки в помещениях, и тех, которые можно устанавливать и на открытом воздухе, то есть между внутренним и внешним датчиком. Первый применяется там, где отсутствуют влага и пыль, а также нет резких перепадов температуры. Второй может работать в широком диапазоне температур, под дождем и при ветре. Еще внешний датчик обладает бóльшим радиусом действия.

Также стоит определиться с типом конструкции. Бывают корпусные модели, монтаж которых производится непосредственно на поверхность объекта, и встраиваемые. Последние, как правило, практически незаметны.

Важно определиться с типом устройства по принципу его работы — выделяют четыре вида:

• Инфракрасные (ИК). Способны реагировать на тепло человеческого тела, которое проходит сквозь линзы устройства и попадает на специальный сенсор, обладающий высокой чувствительностью. Недостаток этой категории датчиков заключается в том, что ИК-прибор способен среагировать вообще на любое тепло, например, от свечи, батареи или ветра в знойный день.

• Ультразвуковые (УЗ). Такие приборы тепло от батарей с толку не собьет. Дело в том, что они реагируют на изменение отражений ультразвуковых волн. Специально для этого в устройство внедрен излучатель определенной частоты. Волны, распространяясь по помещению, отражаются от неподвижных объектов и возвращаются той же частотой. Если же на пути им встречается подвижный предмет, то частота меняется — в результате датчик получает измененную информацию, что приводит к включению света или каким-либо другим действиям. Но если идти очень медленно, то система может и не распознать движущийся объект.

• Микроволновые (СВЧ). В них вместо ультразвукового используется микроволновое излучение. Устройство такого типа способно улавливать малейшее движение даже за дверью. При этом оно никак не реагирует на выделение тепла и может стабильно функционировать практически при любых погодных условиях. Но нужно учитывать, что слишком высокий показатель излучения на квадратный метр может быть опасным для здоровья.

• Комбинированные. Датчики этой категории совмещаются в себя принцип работы УЗ- и СВЧ-приборов. За счет этого они совмещают их преимущества и исключают минусы.

Выбор места установки датчика

Подключение датчика движения для освещения после выбора подходящего устройства необходимо начинать с подбора оптимального места. Оптимум определяется площадью территории, в отношении которой необходимо установить постоянный мониторинг.

Излучение потолочных приборов выглядит как конус. Угол охвата может достигать 360°. В нижней части (на уровне пола) — это около 10−20 м в диаметре. Потолочная модель способна фиксировать движение одновременно около всех четырех стен комнаты. Устройство такого типа идеально подходит для монтажа в небольшом коридоре, например, где двери в помещения располагаются друг напротив друга.

Угол покрытия у настенных моделей заметно меньше. Под их контроль не попадает область потолка. Угол обнаружения обычно составляет 90°, дальность достигает 7−10 м. Можно закрепить датчик в углу, чтобы он мог «прослеживать» все помещение. Оптимальной высотой монтажа считается 2,5 м.

Для ИК-датчиков рекомендации по установке выглядят следующим образом:

• Если вход в помещении один, то можно установить датчик напротив него. Если же входа два, то лучше зафиксировать прибор на потолке.

• В зоне действия датчика движения не должно быть других приборов, обладающих электромагнитным излучением — помехи могут нарушить его нормальную работу.

• Устройство следует размещать как можно дальше от приборов отопления.

• На устройство не должны быть направлены воздушные потоки, исходящие от климатического оборудования.

• На корпус не должен попадать прямой свет, что особенно актуально, если датчик будет размещен недалеко от окна.

Перечисленные рекомендации помогут избежать или минимизировать ложные срабатывания или несрабатывания устройства, когда необходимо включить свет.

Подключение двухпроводного датчика движения

Это самая простая схема подключения датчика движения, которая состоит из пары проводов и фазы (без ноля). Но нужно учитывать, что она совместима исключительно с галогеновыми лампами или лампами накаливания. Что касается остальных источников освещения, то они могут мерцать. Монтаж и подключение двухпроводного устройства производится так же, как и у выключателя с одной клавишей. Схема подключения такого датчика состоит из четырех элементов: самого датчика, распределительной коробки, автоматического выключателя для подачи питания 220 В и светильника.

Установка датчика производится в подрозетник — опять-таки как и выключателя. К нему необходимо подвести питающую фазу, которая далее проходит через прибор и идет к источнику света. Такую схему рекомендуется подключать отдельно от общего освещения. По этой причине вместе с датчиком движения необходимо приобрести еще автомат и распределительную коробку. Большое преимущество устройства такого типа заключается в том, что его можно монтировать на месте любого выключателя — то есть можно отказаться от ремонта, не тратя на него время и силы. Однако разместить устройство следует таким образом, чтобы его обзору ничего не мешало.

Подключение трехпроводного датчика

Схема подключения датчика движения к лампочке более сложная, чем предыдущая. Преимущество этого варианта заключается в том, что он подходит для любых лампочек. Однако, в отличие от двухпроводной схемы, в трехпроводной есть ноль. От распределительной коробки к датчику движения подходят три кабеля: PE (земля), L (фаза) и N (рабочий ноль). К самому осветительному прибору присоединяются три провода или два провода — если корпус изготовлен из металла или пластмассы соответственно. Что касается системы, то она также включает в себя автоматический выключатель, распределительную коробку, датчик и светильник.

Схема включения датчика движения с выключателем

Как подключить датчик движения к лампочке в таком случае? Особенность прибора, оснащенного выключателем, состоит в том, что он автоматически отключает свет, если в области мониторинга нет какого-либо движения. Это не очень удобно, когда датчик устанавливается в жилом помещении. Дело в том, что если пользователь решит какое-то время посидеть неподвижно, то свет выключится, поэтому пользователю придется постоянно совершать какие-либо движения, чтобы прибор оставался в активном состоянии.

При выборе такого варианта в схему необходимо добавить выключатель, который будет отвечать за принудительное управление светом. Подключение клавиши осуществляется параллельно датчику, что позволяет продублировать работу последнего.

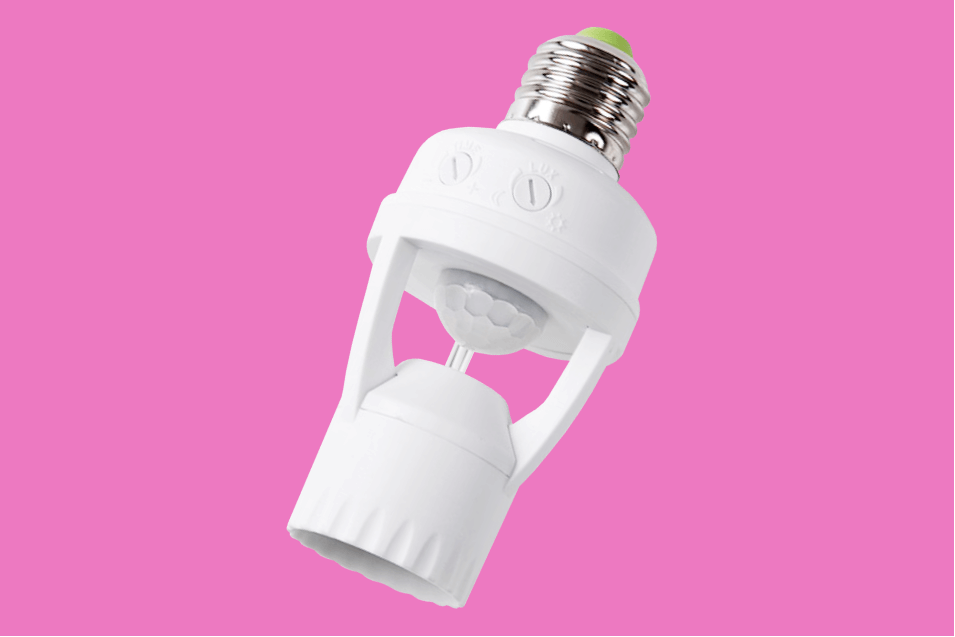

Установка в патрон

В последнее время большую популярность приобретают датчики, которые достаточно вкрутить в патрон. Они характеризуются простой эксплуатацией, неприхотливостью в уходе и достаточно высокой чувствительностью. Немаловажно, что они не требуют дополнительных монтажных работ. Угол охвата у них широкий. Устройства такого типа широко применяются для создания автоматических систем освещения.

Установка нескольких датчиков движения

Один и тот же датчик движения по своим характеристикам подходит не для каждого помещения. Это может быть обусловлено тем, что комната слишком длинная или большая. То есть лучи от прибора могут просто не охватить всю площадь, которая должна быть под контролем. Для решения этой задачи необходимо воспользоваться двумя или более датчиками. В таком случае одно устройство можно зафиксировать в начале помещения, другое — на противоположной стороне. Подключение осуществляется таким образом, чтобы светильник или группа лампочек включались при срабатывании любого из датчиков движения, включенных в схему. Чтобы достичь такого результата, необходимо протянуть фазу с нулем через все датчики. После этого все выводы из приборов необходимо присоединить к светильнику. Если один из датчиков уловит движение, автоматически сработают все, что находятся в цепи.

Подключение с пускателем или контактором

Есть еще одна схема подключения, которой стоит воспользоваться, если требуется управление мощным светильником (от 1 кВт и выше; яркий пример — уличное освещение). Если установить обычный датчик, то он может просто перегореть и выйти из строя из-за большого тока, который будет проходить через него. Чтобы избежать этого, между датчиком и лампочкой необходимо подключить контактор или пускатель. В случае если прибор уловит движение, он подаст напряжение на катушку пускателя. При этом как само устройство, так и нагрузка обладают гальванической развязкой, то есть они изолированы. Из-за этого датчик движения не подвержен воздействию высокой мощности осветительного прибора.

Как настроить датчик движения

Обычно у датчиков движения предусмотрены три регулятора, при помощи которых можно настроить корректное срабатывание прибора практически при любых условиях эксплуатации:

• Степень чувствительности. Этот параметр указывается на корпусе прибора в виде надписи SENS. Его регулировка производится при помощи колесика. Данный этап настройки можно назвать наиболее кропотливым. Необходимо учесть все моменты, чтобы датчик не реагировал, например, на шевеление веток из-за ветра. При этом важно, чтобы прибор обязательно срабатывал, когда мимо него проходит человек.

• Уровень освещенности. Обозначается на корпусе надписью LUX. Отвечает за то, чтобы устройство срабатывало только в темное время суток, а в дневное — не включалось. То есть этим параметром определяется, достаточно ли темно или светло в зоне действия, которая находится под контролем. Настройка производится также при помощи колесика.

• Задержка выключения. Параметр, который отвечает за время, на которое прибор будет включать светильник. Продолжительность, в зависимости от модели, колеблется от 5 секунд до 10 минут. Обычно устанавливают 1 минуту. При первой настройке рекомендуется выставить минимальное значение — это позволит оперативно проверить все настройки и правильную работу датчика движения. Этот регулятор может обозначаться как TIME.

Распространенные ошибки при установке и подключении

• Ложные срабатывания. Нередко происходят из-за влияния посторонних факторов, например, если датчик движения размещен рядом с нагревательным элементом или при установке на улице находится недалеко от деревьев, ветки которых тревожит ветер. Но иногда такое случается из-за неисправности внутренних деталей. Чтобы выяснить причину, можно заклеить чувствительное окошко непрозрачной изолентой. Если в результате этого ничего не изменится и прибор по-прежнему будет выдавать самопроизвольные запуски, тогда причина кроется в приборе — вероятно, он вышел из строя.

• Самопроизвольное включение датчика сразу после отключения. Причиной может быть направление постороннего луча света от расположенного рядом светильника в чувствительный элемент. К примеру, ближайшая лампа накаливания после отключения будет затухать постепенно. По мере остывания ее нить будет выступать источником инфракрасных волн. Их, в свою очередь, уловит ИК-датчик, который тут же сработает и активирует освещение. Поэтому рекомендуется устанавливать лампочки на удаленном расстоянии от прибора — зачастую их прячут под корпусом светильника.

• Подключение фазы и нуля. С точки зрения работы прибора разницы, куда будет подключена фаза, а куда ноль, ощутимой нет. Но в плане безопасности разрываться должен именно фазный проводник. Это же правило актуально и при подключении любого патрона осветительного прибора. Заводить фазу необходимо на ту клемму, которая указана в инструкции.

• Монтаж потолочной модели на стену. Не стоит забывать, что датчики движения бывают потолочными и настенными. Они ощутимо различаются углом обзора. При неправильном размещении прибор будет функционировать не так, как изначально планировалось.

• Трещина или налипшая грязь на экране. На датчике установлено не обычное прозрачное стекло, а специальная линза. Следовательно, если на ней появится трещинка из-за механического повреждения или своевременно не будут удалены загрязнения, то датчик может начать работать некорректно.

• Воздействие ветра и бликов. Важно избегать установки датчиков напротив окна, кондиционера или на улице в местах, которые сильно продуваются. Кроме того, внутренние ИК-датчики чутко реагируют на любые тепловые излучения. Следовательно, ветер, который привносит холодный поток воздуха, способен легко изменить интенсивность ИК-излучения в зоне мониторинга.

Популярные варианты датчиков движения

Этот датчик движения в цилиндрическом корпусе с возможностью удаленного доступа (через смартфон — подключается по протоколу Zigbee, для этого предусмотрена встроенная антенна) совместим со смартфонами, работающими под управлением iOS и Android. Поддерживаются Apple HomeKit и голосовые помощники, в частности, Алиса от «Яндекса», Маруся от VK и «Салют» от «Сбера». Для питания используется одна батарейка CR2032. Особенность этого датчика состоит в том, что он может в случае обнаружения движения отправлять сигнал на хаб Aqara, а тот, в свою очередь, включит свет. Таким образом, этот датчик может служить как элементом и охранной системы, и системы умного света.

Устройство, отвечающее за автоматическое включение и выключение света с учетом текущего освещения. Показатели влажности и температуры окружающей среды не оказывает влияние на его работу. Максимальная поддерживаемая нагрузка достигает 1200 Вт. Корпус имеет защиту от пыли и влаги степени IP44. Способ монтажа — встраиваемый. Для установки на стену используется металлическая скоба, которая входит в комплект.

Потолочное устройство, которое вкручивается непосредственно в резьбовой патрон. Дальность действия достигает 6 м. Угол обнаружения достигает 360°. Корпус выполнен из пластика — степень защиты достигает IP20. Минимальное время задержки на отключение составляет 10 секунд, максимальное — 5 минут. Датчик обладает широким порогом срабатывания по освещенности — от 5 до 2000 люкс. Максимальная коммутационная мощность (подключаемая нагрузка) достигает 60 Вт.

Модель со встроенным модулем Wi-Fi, способная регулировать работу умных устройств с учетом степени освещенности. Идеально подходит для автоматизации работы светильников. Оповещения приходят в мобильное приложение Minimir Home. Поддерживается управление при помощи голосовых помощников Алиса и Маруся. Пластиковый корпус обладает пылевлагозащитой IP20. Дальность действия датчика достигает 30 м. Минимальный порог срабатывания (освещенность) составляет всего 0,1 люкс.
