Как обжать витую пару: подробная инструкция

Что такое витая пара и для чего она нужна?

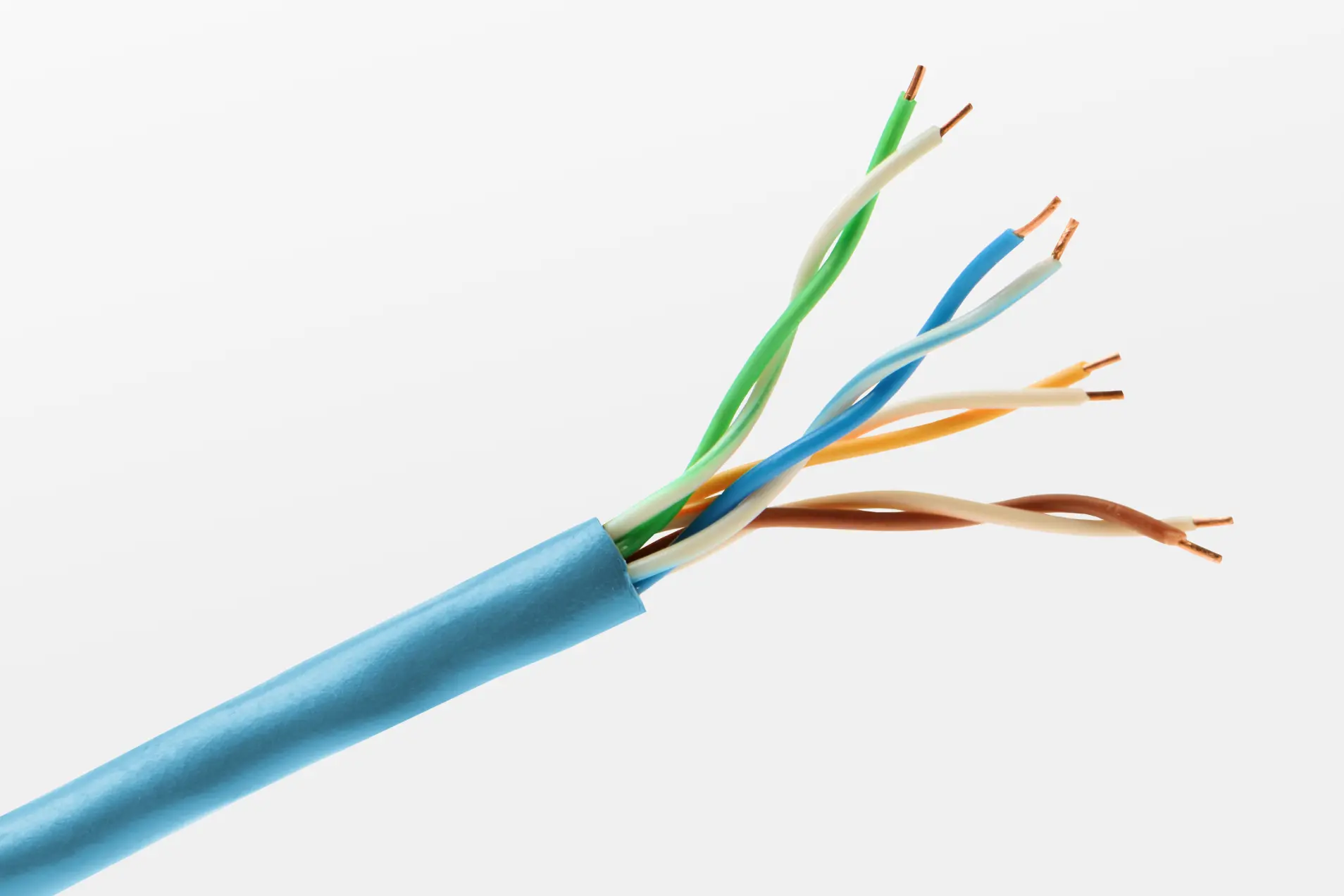

Название может ввести в заблуждение. Изначально витая пара — это два проводка, закрученные вокруг друг друга, но в современных кабелях таких пар как минимум две — с меньшим количеством интернет просто не будет работать. А если провайдер предоставляет тарифы со скоростью от 100 МБит/сек и выше, то в кабеле обязательно должно быть четыре пары проводов.

Эти провода в определенном порядке входят в коннектор — штекер с фиксатором, используемый для телекоммуникации.

У витой пары два основных назначения — подведение интернет-сигнала от коммутатора провайдера до квартирного роутера и объединение домашних устройств в единую сеть.

Есть и более специфичные варианты. К примеру, если VGA-монитор находится в нескольких метрах от системника и родного кабеля не хватает, то можно соединить ПК и дисплей витой парой с помощью переходника с VGA на стандартный сетевой коннектор.

Что потребуется для обжима витой пары

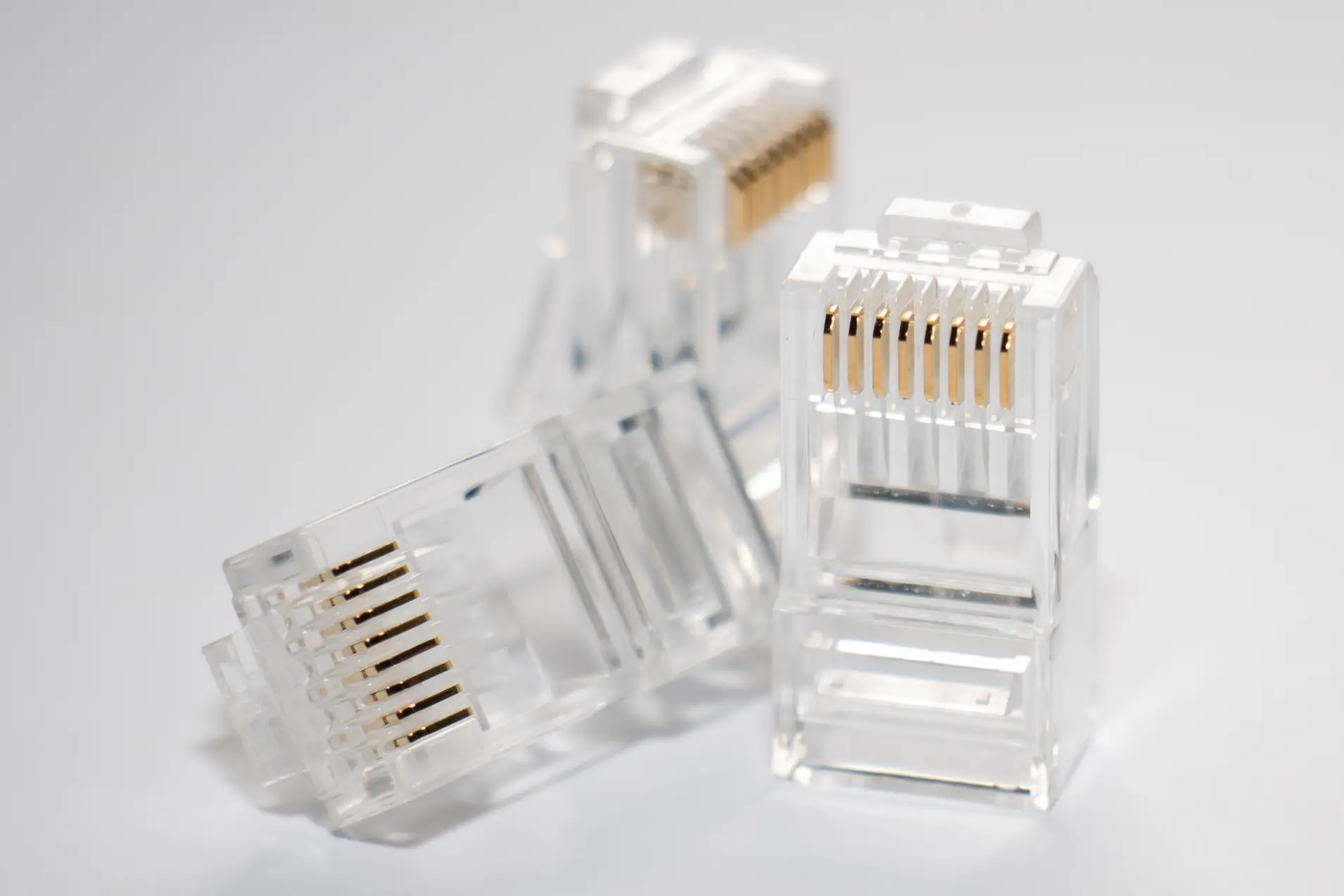

• Кабель необходимой длины с нужным количеством медных проводов и два пластиковых коннектора RJ-45 (8P8C).
• Кримпер — обжимной инструмент для соединения проводов с контактами разъема.
• Опционально могут пригодиться изолента, нож и очиститель оплетки.

Схемы обжима. Как выбрать нужную

Сперва надо понять, какая схема обжима витой пары вам подойдет. Основных видов обжима два — прямой и перекрестный, который в профессиональной среде называют «кросс-коннект». Каждая жила в витой паре имеет свой цвет оплетки, и, в зависимости от выбранного метода, порядок расположения проводов по цветам в коннекторе будет отличаться.

Прямой обжим

Это самый популярный вид обжима, который «понимает» большинство видов сетевого оборудования. В основном используется для соединения компьютера с роутером или коммутатором. Существует два стандарта прямого обжима — 568A и 568B, которые отличаются порядком расположения проводов. Первый вариант почти полностью себя изжил, и чаще всего используется второй.

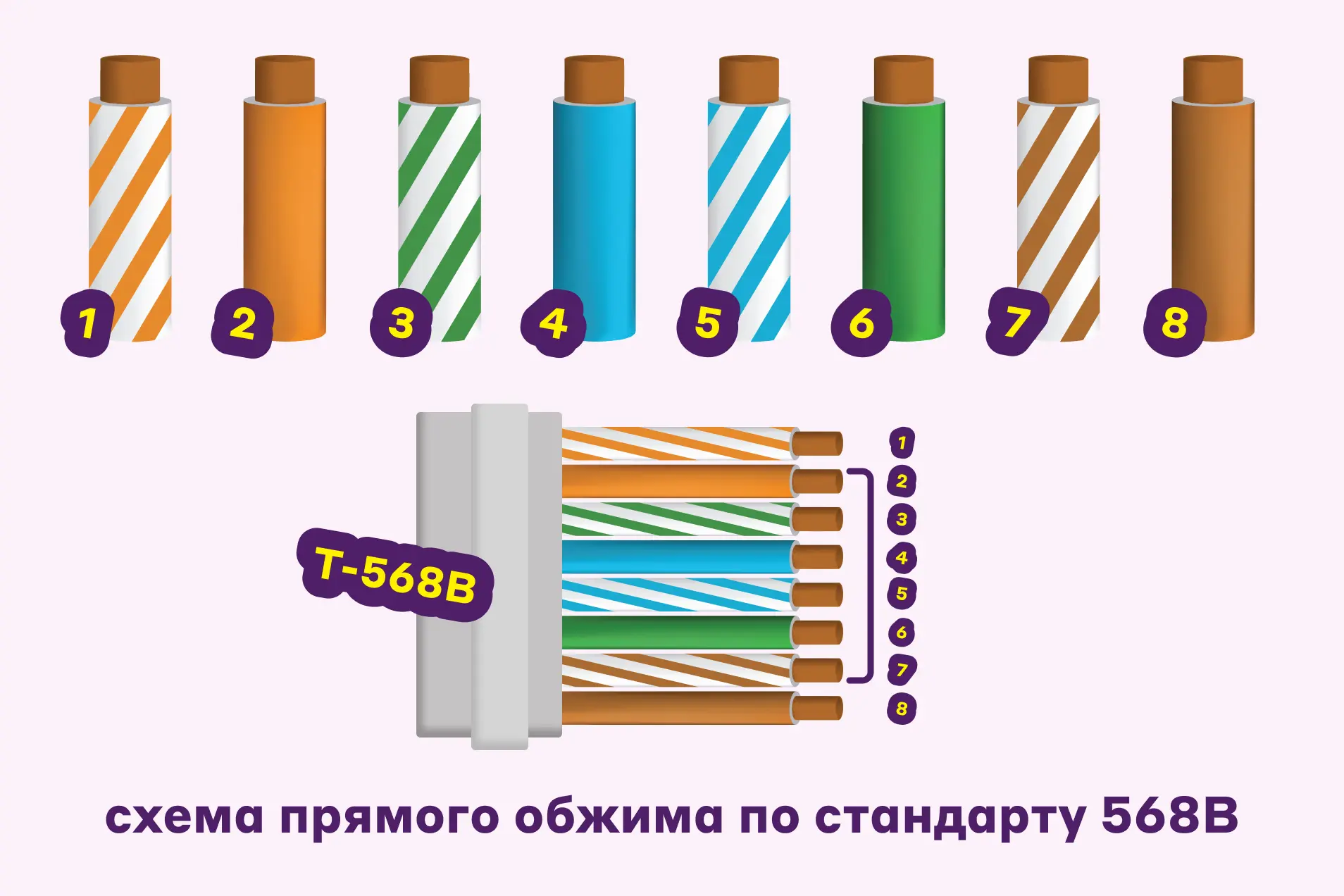

Прямой обжим по стандарту 568B требует такого порядка расположения проводов, как изображено на схеме. Коннектор должен быть повернут к вам медными контактами.

Перекрестный обжим

Используется для соединения однотипных устройств, например компьютера с компьютером или роутера — с роутером. Современные устройства, как правило, могут без труда работать и с прямым обжимом, но устаревшее оборудование (старые сетевые карты в ПК, маршрутизаторы из начала нулевых) требует кросс-коннект.

Особенность перекрестного обжима в том, что на разных концах кабеля порядок проводов по цветам будет отличаться. Существует два вида кросс-коннекта: Crossover Fast Ethernet для скорости 100 МБит/сек и Crossover Gigabit Ethernet для скорости до 1 ГБит/сек.

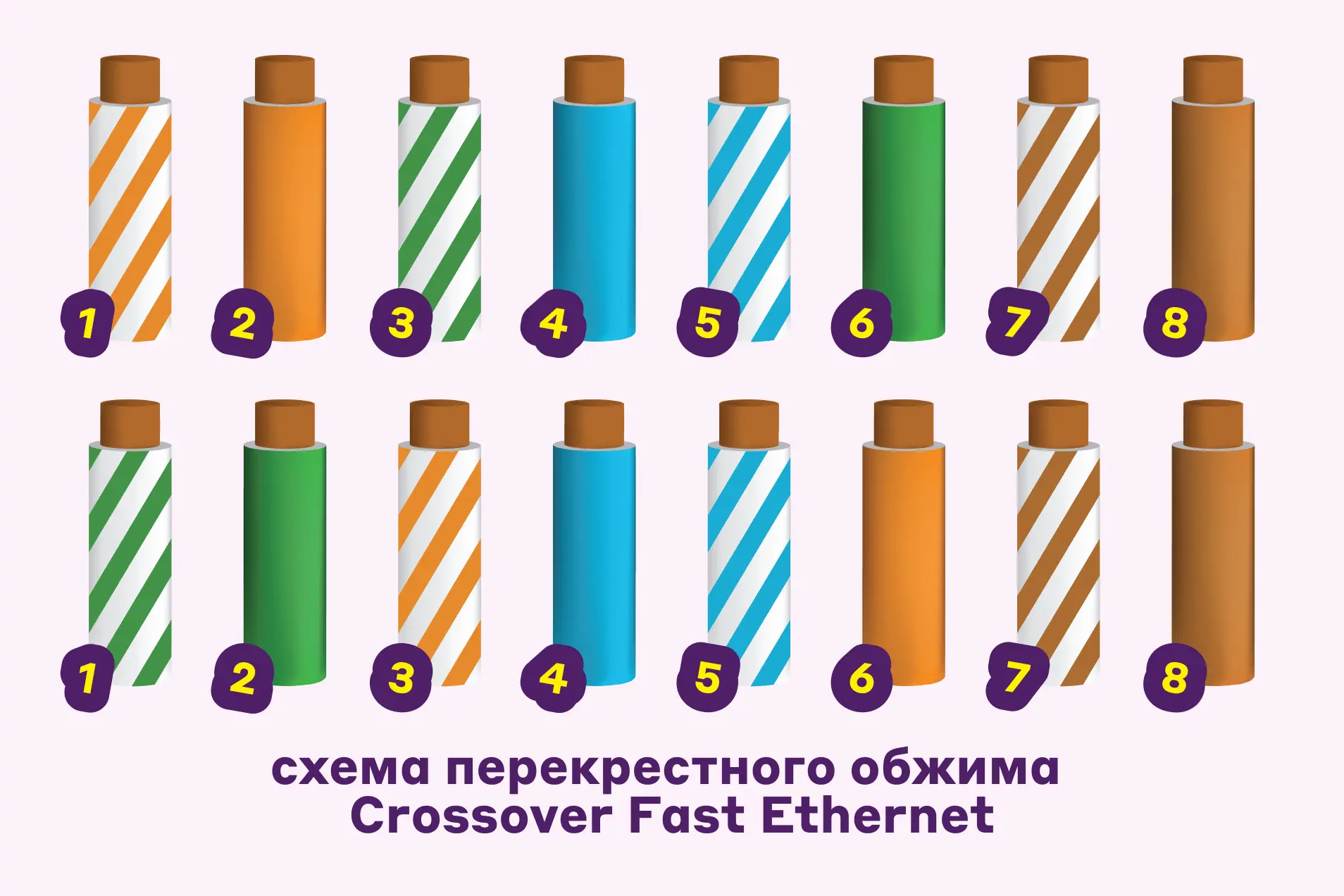

В сетях для 100 МБит/сек порядок проводов будет такой:

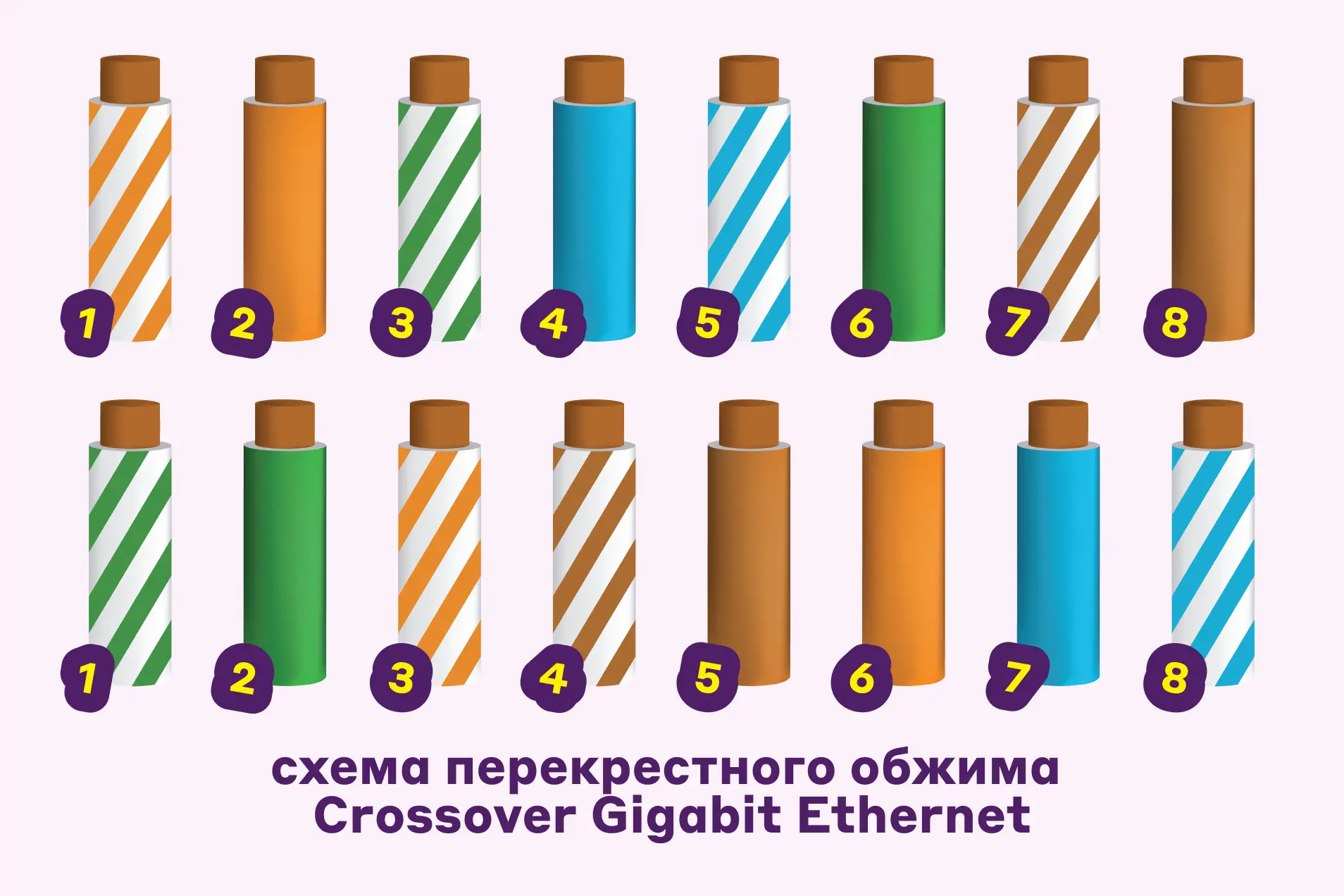

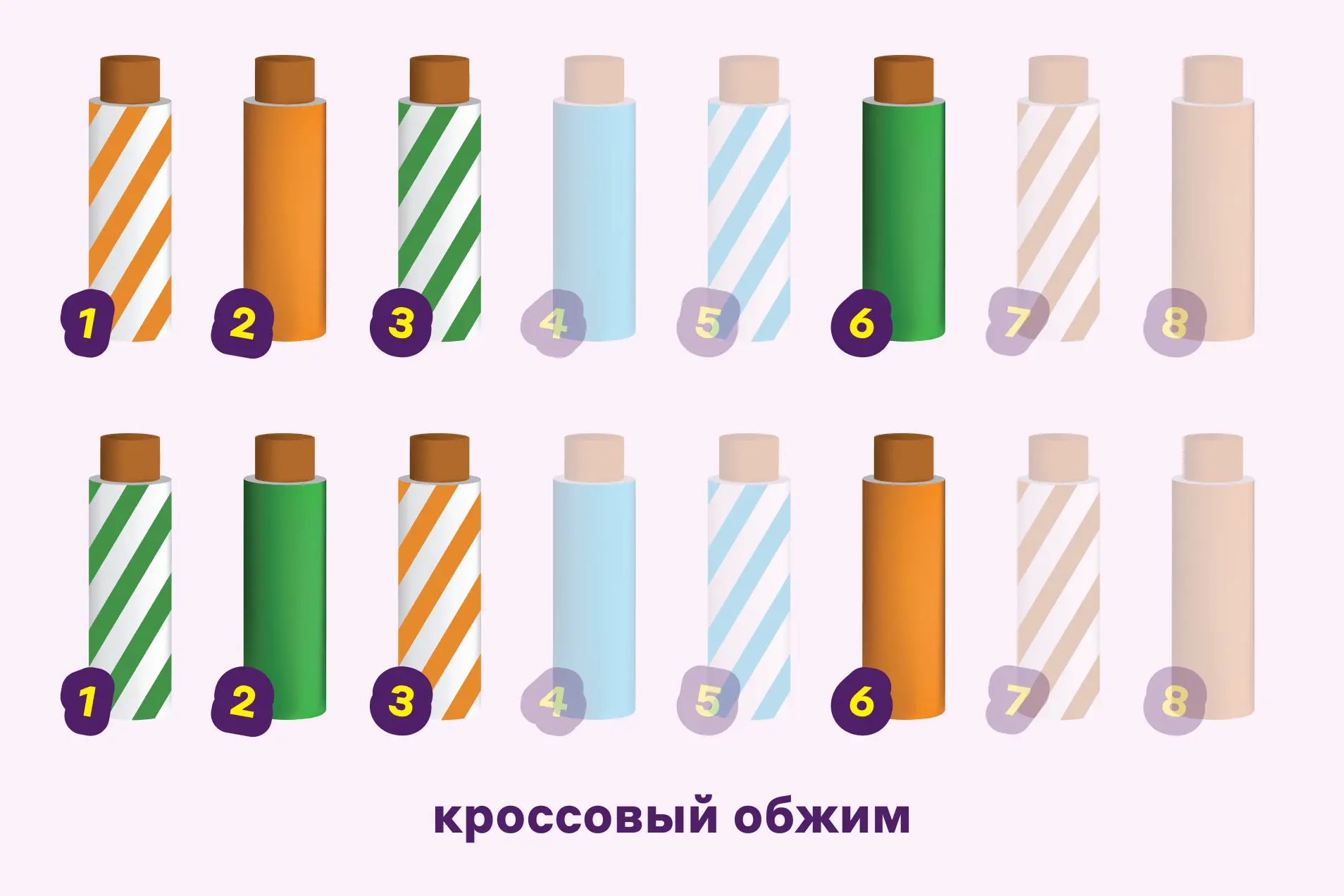

Для скорости подключения до 1 ГБит/сек расположение жил несколько отличается:

Четыре жилы

Подключение на максимально возможной скорости (до 1 ГБит/сек) осуществляется с помощью восьми проводов в оплетке. Больше в коннектор не вставить, но меньше — вполне. Поэтому раньше для экономии дорогого восьмижильного кабеля в квартиры часто прокладывали четырехжильный.

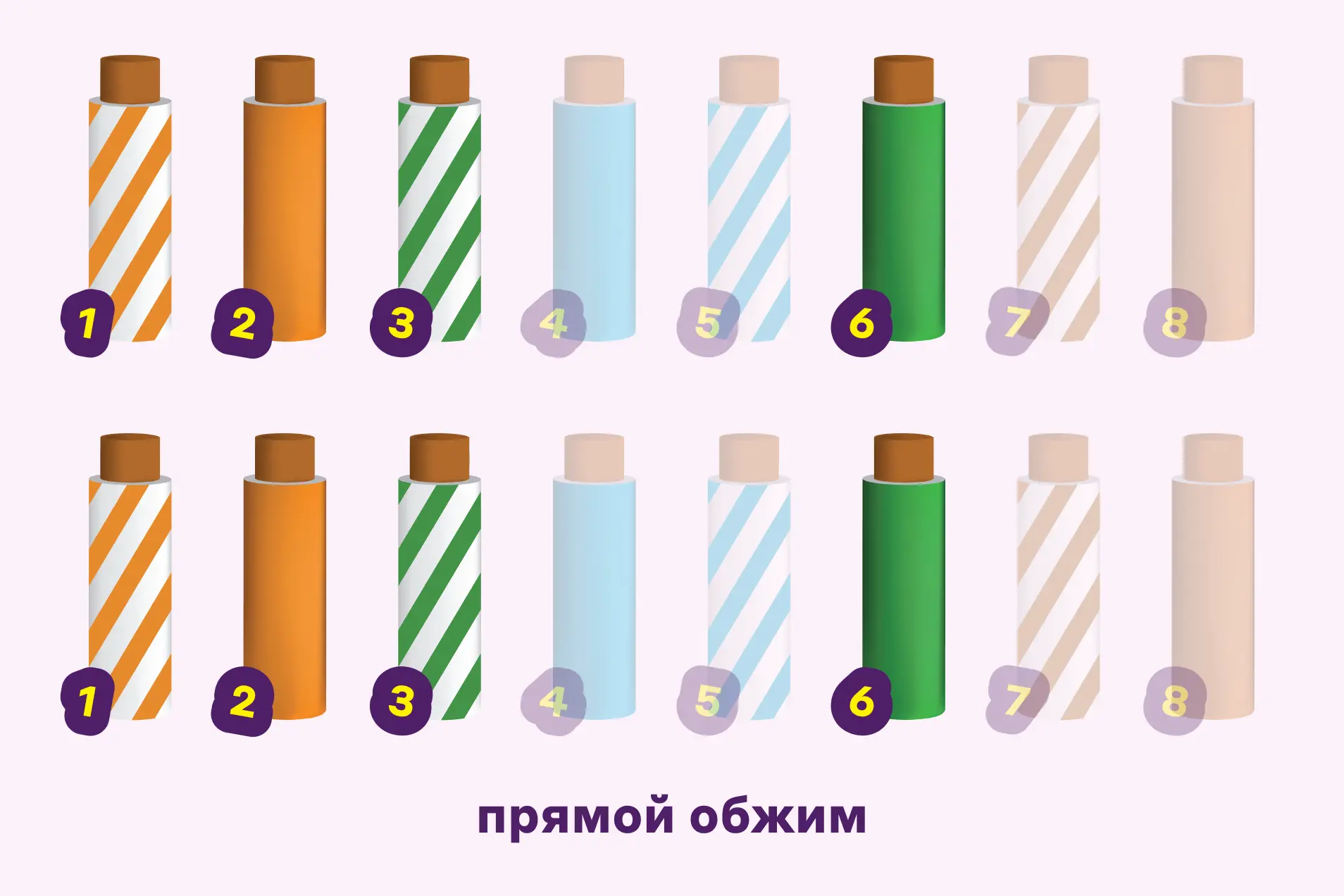

Из цветов оплетки остаются четыре: бело-оранжевый, оранжевый, бело-зеленый и зеленый. Схема остается точно такой же, как и для восьмижильного кабеля, но на месте отсутствующих проводов в коннекторе будут пустые ячейки. Нюанс в том, что по четырем жилам нельзя сделать канал шире 100 МБит/сек, так что для кросс-коннекта останется только одна вариация.

PoE

PoE — это технология, которая позволяет передавать данные и электрическое питание на гаджеты вроде камер внешнего наблюдения по обычному сетевому кабелю.

Для PoE-инжекторов требуется восьмижильный кабель с прямым обжимом. Для передачи данных используются 1, 2, 3 и 6 жилы, а 4, 5, 7 и 8 — для передачи питания.

Кабель — розетка

Если в вашей квартире есть LAN-розетка, соединенная с коммутатором провайдера, то в большинстве случаев для подключения к ней нужен кабель с прямым обжимом.

Для подключения роутера к такой розетке возьмите восьмижильный кабель. Даже если к ней от коммутатора проведен четырехжильный, это никак не повлияет на работу сети. Но если в стене восемь жил, а вы решили использовать четырехжильный кабель, то скорость выше 100 МБит/сек по такой трассе не поднимется.

Обжим витой пары: пошаговое руководство

После выбора схемы и подготовки необходимых инструментов можно приступить к процессу обжима. Берите кабель с небольшим запасом длины, потому что в первый раз можно случайно совершить ошибку — и кабель придется укоротить, чтобы начать сначала.

Снимите изоляцию

При помощи острого ножа или инструмента для зачистки проводов снимите с кабеля около одного сантиметра внешней оплетки. Старайтесь не задеть внутренние жилы. С них изоляцию снимать не обязательно, так как ее «пробьет» при опрессовке.

Расправьте провода

Под внешней оплеткой вы увидите либо две, либо четыре пары проводов. Разложите их по цветам согласно одной из выбранных схем.

Обрежьте

Все жилы нужно выровнять по одной длине и обрезать специальным инструментом, ножницами или острым ножом. Делайте это одним движением, чтобы срез был ровным: поврежденные проводки станут источником потерь при прохождении сигнала и, как следствие, снижения скорости интернета.

Вставьте провода в коннектор

Расположите коннектор контактами вверх и вставьте провода до упора в пазы коннектора в нужном порядке — по схеме обжима.

Сделайте опрессовку

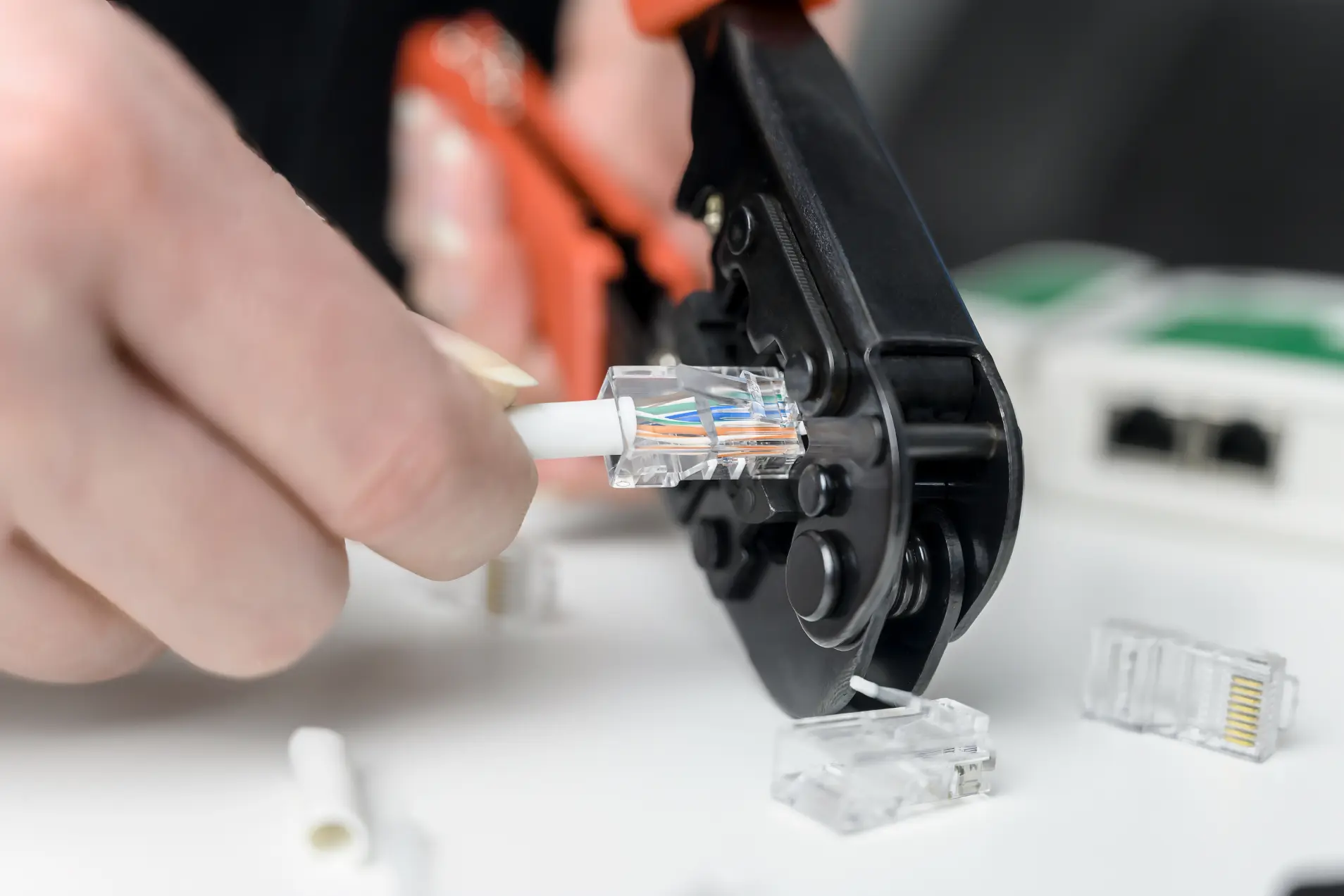

Придерживая проводки, поместите коннектор в специальный паз в клещах для обжима (кримпере). Убедитесь, что коннектор вставлен до упора, и одним движением сожмите рукоятки инструмента.

Проверьте

Готово — коннектор обжат! Внимательно его осмотрите: корпус разъема, как правило, прозрачный, и вы сможете увидеть, если какой-то проводок не встал в нужный паз. Если это произошло, то коннектор придется срезать, а всю процедуру — повторить.

Обжим без инструментов

Этот способ подойдет, если у вас нет кримпера. Весь алгоритм обжима останется тем же, кроме последнего пункта: после того, как вы вставили зачищенные проводки в отверстия коннектора, твердым тонким предметом (ножом или тонкой отверткой) надавите на медные контакты коннектора, чтобы они погрузились внутрь и зажали проводки. Обязательно дожмите контакты до упора, но не переусердствуйте — иначе повредите мягкий металл.

Заключение

Теперь вы знаете, как обжать интернет-кабель специальными обжимными инструментами и подручными средствами. Вне зависимости от количества жил — выберите нужную схему и придерживайтесь пошагового алгоритма, и тогда этот нехитрый процесс займет совсем немного времени.
