Что такое HDMI и чем отличаются версии: на какие критерии обращать внимание при выборе кабеля

Что такое HDMI

HDMI — это цифровой интерфейс для мультимедиа высокой четкости, позволяющий передавать видеоданные высокого разрешения и многоканальные аудиосигналы. HDMI обеспечивает более высокое качество изображения и звука по сравнению с аналоговыми интерфейсами.

Для чего нужны HDMI-кабели

HDMI расшифровывается как High Definition Multimedia Interface, то есть интерфейс для воспроизведения мультимедиа высокой четкости. С его помощью передают и аудио-, и видеоконтент.

Через HDMI-кабель вы можете подключить ваш телевизор или монитор к игровой консоли, компьютеру, ноутбуку, ТВ-приставке или любому другому аксессуару. Это полезно для тех, кто не хочет ограничиваться просмотром эфирных каналов. Подключение той же консоли вполне может вдохнуть вторую жизнь в старенький ТВ.

Чем отличаются версии HDMI 1.4, 2.0, 2.1

С момента своего появления в 2002 году HDMI претерпело несколько важных изменений, главное из которых — это пропускная способность. Важное уточнение: любые версии HDMI в виде цифровых обозначений относятся только к интерфейсу, а не к самим кабелям, что бы при этом ни писали производители на упаковке. Поэтому в первую очередь при выборе кабеля мы рекомендуем смотреть именно на тип кабеля, а не на номер его версии. Но об этом чуть ниже.

HDMI 1.4

Интерфейс HDMI 1.4 был выпущен в 2009 году и пришел на замену стареющему и громоздкому разъему SCART. Версия получила поддержку 3D-видео в разрешении до 1080p и максимальную пропускную способность в 10,2 Gbps, а также многоканальную передачу аудиосигнала высокого разрешения (до 192 кГц).

HDMI 2.0

Спустя 4 года после HDMI 1.4 на свет появился его улучшенный наследник — HDMI 2.0. Одной из главных особенностей интерфейса стала поддержка разрешения 4K (3840×2160 пикселей) при частоте кадров 60 Гц и увеличенная пропускная способность в 18 Gbps. Также HDMI 2.0 получил поддержку передачи цветов 10 бит и 12 бит, динамическую синхронизацию видео и звука, а также функцию HDR (High Dynamic Range), которая обеспечивает более широкий динамический диапазон и большую глубину цвета. В настоящее время наиболее распространенной версией HDMI является именно HDMI 2.0, но уже доступна более новая версия — HDMI 2.1.

HDMI 2.1

Эта версия HDMI является самой передовой на сегодняшний день и обеспечивает наилучшее качество передачи аудио- и видеосигналов на современных устройствах.Одной из главных особенностей HDMI 2.1 является существенно бо́льшая пропускная способность в 48 Gbps, а также поддержка разрешения 8K (7680×4320 пикселей) при частоте кадров до 60 Гц. Также HDMI 2.1 поддерживает передачу цвета 10 бит и 12 бит, и форматы HDR, включая HDR10, HLG и Dolby Vision. Еще одной важной особенностью HDMI 2.1 является поддержка переменной частоты обновления (VRR), которая позволяет уменьшить задержку и обеспечить более плавное и быстрое отображение изображения.

Какие есть дополнительные возможности

Помимо стандартного функционала, в HDMI 2.1 появился целый ряд расширенных возможностей.

Одной из главных новых функций является возможность поддержки разрешения 10K при частоте обновления 120 Гц. Уже сегодня это позволяет получить более четкое и реалистичное изображение на экране, но главное, оставляет огромный задел на будущее.

Также HDMI 2.1 поддерживает динамический диапазон HDR (High Dynamic Range). Если коротко, то в обычном статическом HDR применяются одинаковые настройки для всего потока данных. В новом HDR настройки яркости могут меняться от кадра к кадру для каждого пикселя. От этого сцены на экране выглядят естественнее и детализированнее.

Другой новой функцией является eARC (enhanced Audio Return Channel), который позволяет передавать аудиосигналы с более высоким качеством, включая форматы Dolby Atmos и DTS:X.

А еще в HDMI 2.1 появилась функция для более быстрого переключения мультимедиа (QMS), которая устраняет задержку перед началом отображения контента.

Отличия

Основными различиями между версиями HDMI остаются пропускная способность, поддержка разрешения, частоты кадров, цветовой глубины и форматов HDR. Каждая новая версия HDMI обеспечивает более высокое качество передачи аудио и видеосигналов.

Какими бывают HDMI-кабели

Теперь о типах кабелей HDMI. На данный момент в продаже существуют четыре популярных типа HDMI-кабелей. Давайте разберемся, чем они друг от друга отличаются.Рекомендуем смотреть именно на тип кабеля, а не на номер его версии.

HDMI Standard

Эти кабели поддерживают разрешение 720p или 1080i с частотой 60 Гц. Скорость передачи данных — до 2,25 Гбит/с. Они подойдут для подключения телевизора к консоли и просмотра HD-контента с нее или с компьютера.

HDMI High Speed

Эта версия уже поддерживает воспроизведение 4K-контента, правда, только с частотой 30 Гц, а также умеет проигрывать 3D-контент в FHD-разрешении. Скорость передачи данных начинается от 8 Гбит/с.

Например: Кабель цифровой аудио-видео Belkin HDMI папа/папа

HDMI Premium High Speed

Кабели этого типа уже умеют воспроизводить 4K-контент с частотой до 60 Гц, а также 3D-контент в качестве 4K. В них появляется поддержка HDR, а скорость передачи данных возрастает до 18 Гбит/с.

Например: Кабель цифровой аудио-видео Vention VAA-M01-B200

HDMI Ultra High Speed

Самые навороченные кабели, с помощью которых вы можете воспроизводить контент в 8K с частотой 60 Гц или 4K с частотой 120 Гц, скорость передачи данных по ним — 48 Гбит/с.

Подведем краткий итог:

• если у вас старенький телевизор с разрешением 720p, то можно брать недорогие модели HDMI Standard;
• для FHD-телевизора подойдут версии HDMI High Speed;
• а вот если ваш телевизор поддерживает 4K, HDR и 3D в 4K, тогда стоит доплатить за аксессуары HDMI Premium High Speed;
• если вдруг вы хотите смотреть контент в разрешении 8K, тогда придется брать дорогую игрушку Ultra High Speed.

Иногда в описании кабеля не пишут его тип. Тогда обращайте внимание на скорость передачи данных: по ней станет понятно, к какой категории он относится.

Материалы

Материалы изготовления кабеля HDMI могут существенно влиять на качество передачи сигнала, поэтому при выборе HDMI стоит уделить этому особое внимание.

Главное, конечно, это материал проводника. Проводники могут быть стальными, алюминиевыми, медными и даже серебряными. Сталь и алюминий — самые бюджетные решения. Они быстрее окисляются на воздухе, а также хуже проводят ток, а значит, такие кабели самые ненадежные.

Также существуют компромиссные варианты, например омедненный алюминий. Такой альянс возможен благодаря понятию скин-эффекта, согласно которому передача высокочастотных сигналов осуществляется только по внешней части проводника. Впрочем, если вы хотите получить самый надежный провод, лучше немного переплатить и приобрести вариант с цельным проводником из меди.

Что касается серебра, то этот материал имеет всего на 6% лучшую проводимость по сравнению с медью. Стоит ли переплачивать за такой кабель двойную, а то и тройную цену — решать вам.

Экранирование и изоляция

При подключении ТВ через HDMI-кабель могут возникать помехи, которые приводят к рассеиванию сигнала и различного рода артефактам на экране в виде «белого снега» или битых пикселей. Это особенно актуально в условиях работы вблизи электрических и электромагнитных устройств.

Помехи устраняют при помощи защитного экранирования проводника с применением алюминиевой фольги или стальной сетчатой рубашки. В более дорогих кабелях может быть использована медная или позолоченная оплетка.

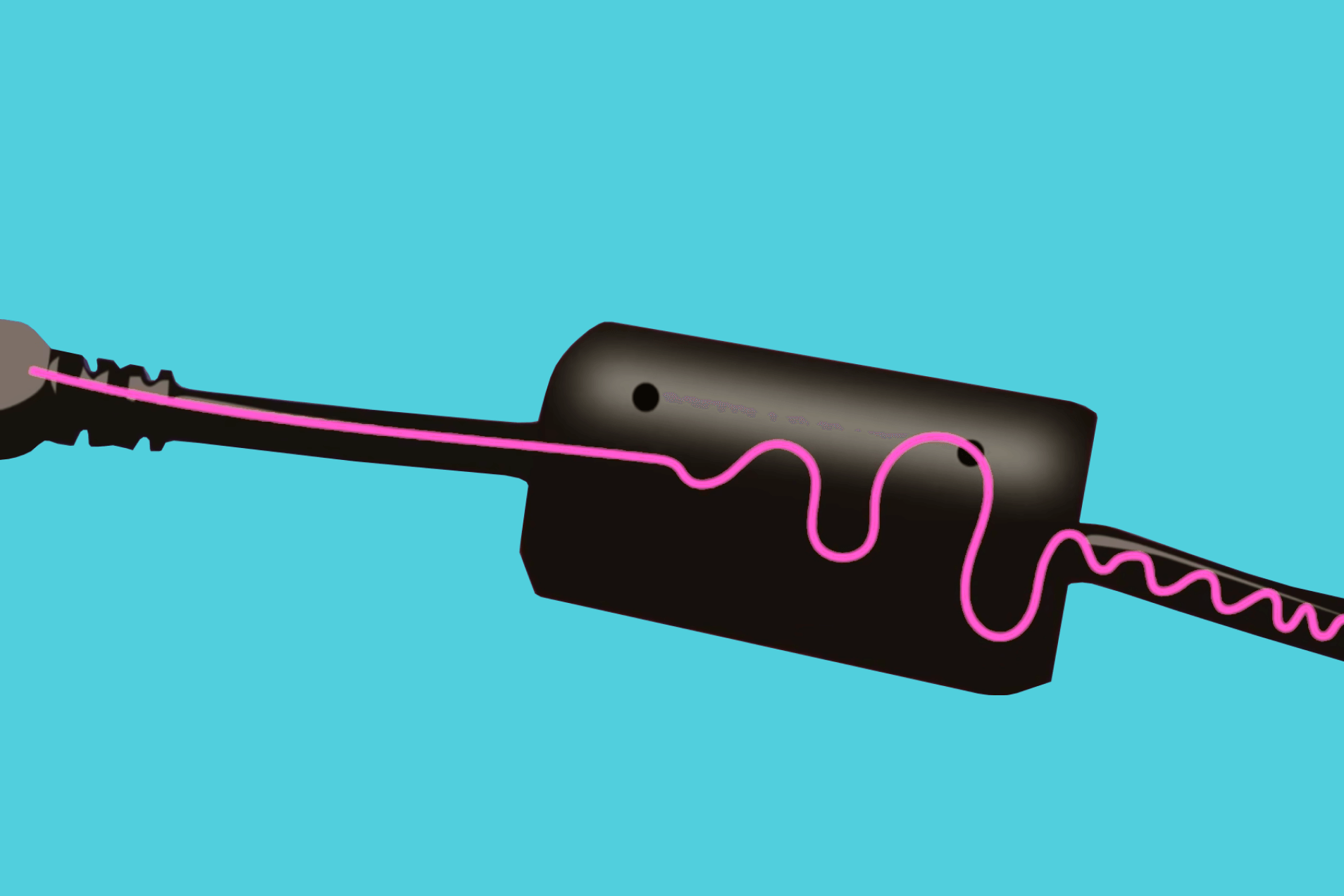

Иногда для защиты от внешних воздействий производители оснащают свои кабели специальными ферритовыми кольцами — это своеобразные фильтры в виде утолщений на кабелях, которые также способны поглощать помехи, рассеивая магнитное поле наружу в виде тепла.

Однако наличие одних только ферритовых колец на кабеле еще не означает, что производитель должным образом позаботился о защите от помех. Поэтому между качественной оплеткой и ферритовым утолщением всегда следует выбирать первое.

Что касается выбора внешней изоляции, то тут все зависит от длины кабеля. В недорогих проводах чаще всего используется изоляция из поливинилхлорида (ПВХ). Этот материал рассеивает часть проходящего через провод тока, поэтому редко используется в кабелях длиной более 3 метров. Если вам нужен кабель длиннее, лучше отдать предпочтение проводу из полиэтилена, полиуретана или винила. Эти материалы более устойчивы к потерям сигнала с ростом расстояния.

Протяженность кабеля и его толщина

В принципе, HDMI — не лучший интерфейс для передачи видеосигнала на большие расстояния. Хотя максимальная протяженность кабеля HDMI в теории не ограничена, на практике она редко превышает 10 метров. В некоторых исключительных случаях длина кабелей HDMI может достигать 35 метров. В этом случае производители используют специальные HDMI-усилители (HDMI Extenders), которые нередко встраивают прямо в кабель.

Дополнительно могут применяться так называемые эквалайзеры. Эти устройства не только усиливают входящий сигнал, но и устраняют нежелательные помехи, которые влияют на динамические характеристики технологий HD.

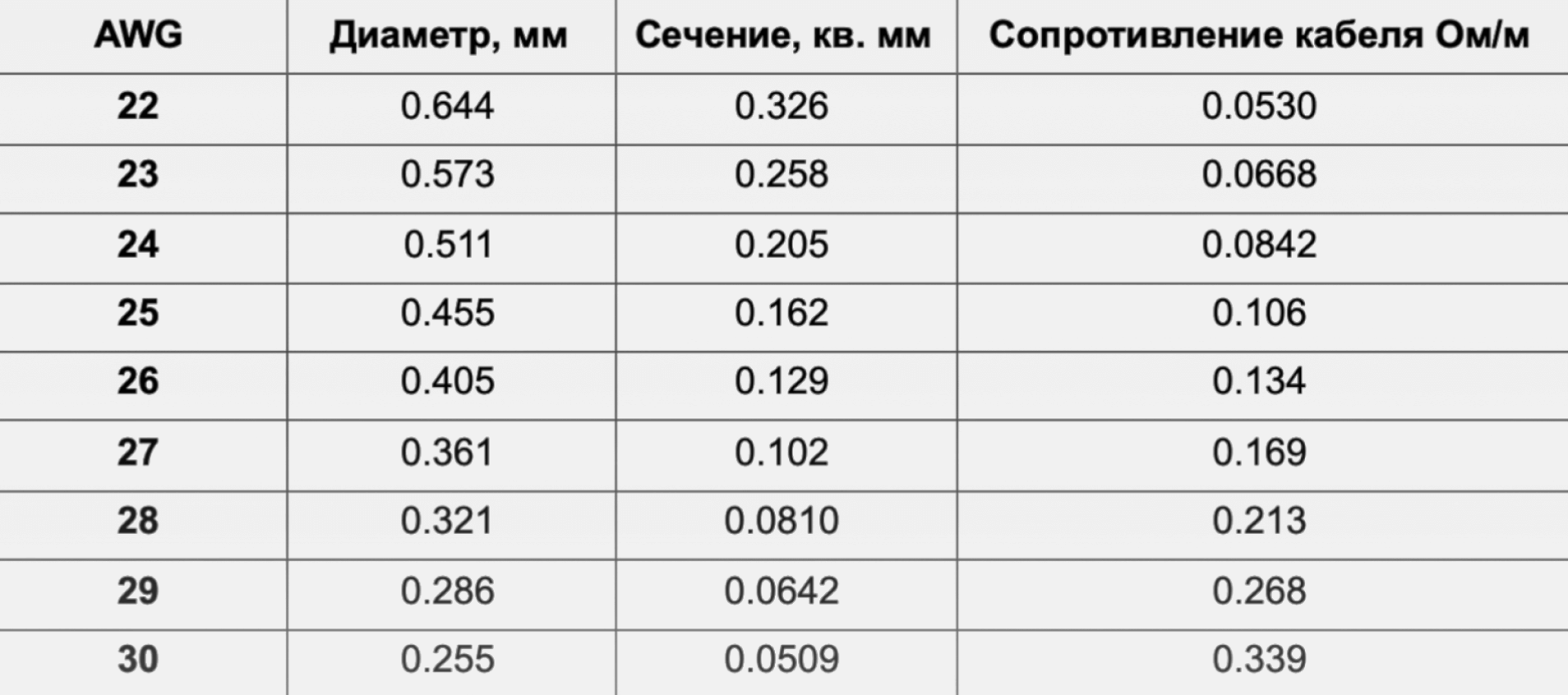

Еще одной важной характеристикой, которая влияет на протяженность кабеля, является его толщина. Чем толще проводник, тем меньше его сопротивление и меньше потери, поэтому более толстые провода можно делать длиннее. Толщина кабеля HDMI измеряется американским параметром AWG. В системе AWG меньшему числовому значению соответствует более толстая жила провода.

Такое «перевернутое» обозначение диаметра сложилось исторически: проволока изготавливается посредством волочения, при этом номер (калибр) обозначает количество последовательных протягиваний заготовки через все уменьшающиеся отверстия в волоке вплоть до получения нужного диаметра. В общем, запомните: чем меньше параметр AWG, тем больше толщина кабеля и тем он в теории может быть длиннее.

Оптическая линия

Оптические кабели HDMI (AOC), в отличие от обычного медного кабеля, передают сигнал в вакууме, а значит, никаких ограничений на пропускную способность того или иного материала в них нет. Это гарантирует отсутствие помех и потери качества изображения и звука на длине до 50 метров.

Стоят такие модели существенно дороже, однако в условиях, где рядом находится большое количество электрооборудования и других источников электромагнитных помех, оптическая линия просто незаменима. Стоит учитывать, что оптические кабели HDMI, как правило, строго направленные, то есть могут передавать данные только в одном направлении.

Контакты

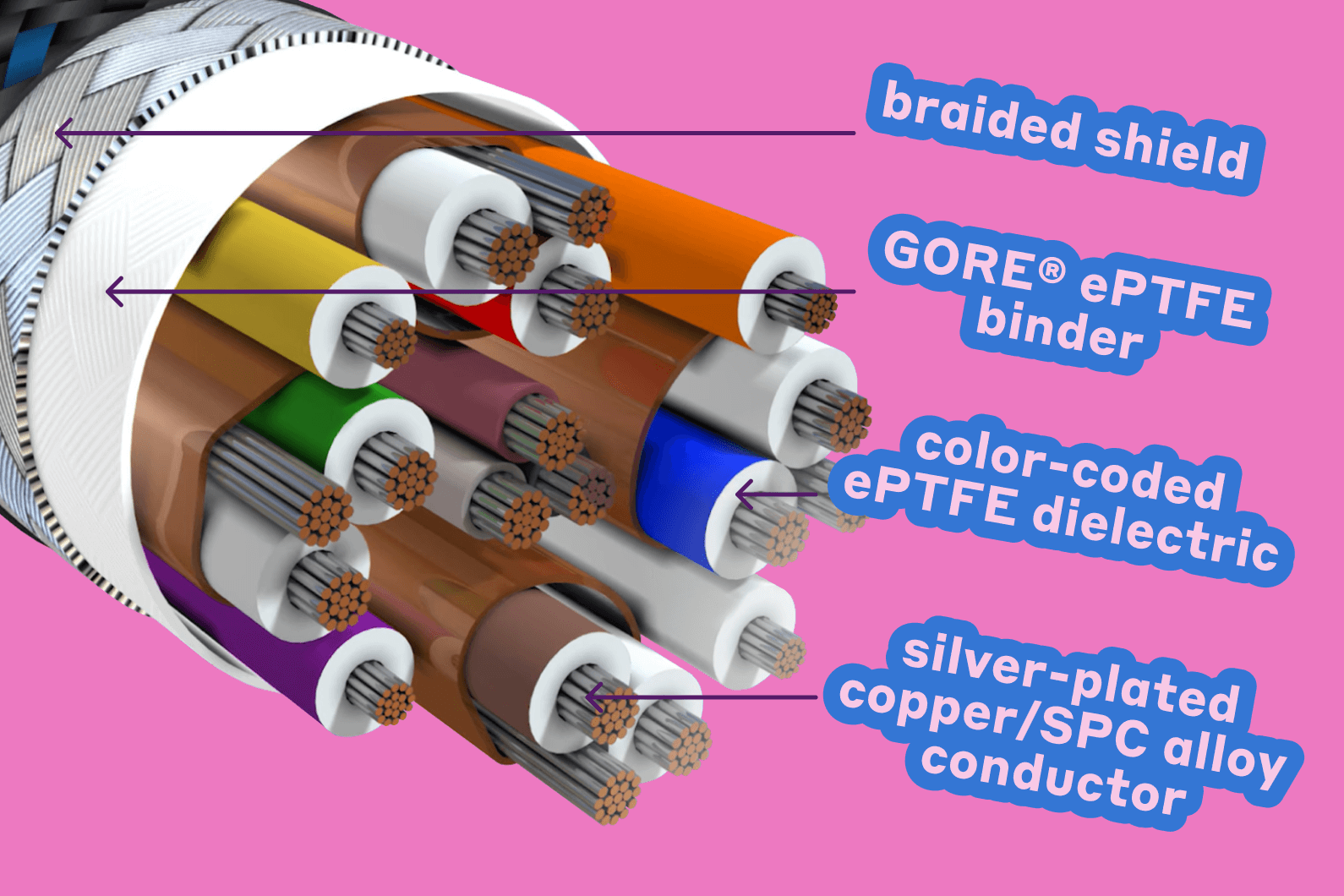

По своей структуре «анатомия» HDMI-кабеля напоминает витую пару, только с большим количеством жил. Их в HDMI 19. Кабель состоит из 4 экранированных витых пар и 7 отдельных проводников. Каждому проводу соответствует один контакт в штекере.

По типу используемого материала контакты также могут быть стальными, алюминиевыми, медными или позолоченными. Более устойчивыми к истиранию другим внешним факторам являются медные и позолоченные контакты, однако такие кабели ощутимо дороже.

Разъемы

Разъемы HDMI изготавливаются в четырех основных формфакторах:

• HDMI (Type A). Это самый крупный и распространенный тип, который используется повсеместно — от компьютеров и телевизоров до домашних кинотеатров и всевозможной аудиотехники.
• Mini HDMI (Type C). Этот формфактор чаще всего применяется в более компактных гаджетах, например, в фототехнике и ноутбуках. Мини-разъем типа C может быть подключен к разъему типа A с помощью кабеля типа A-to-type C.
• Type-D (micro). Micro HDMI чаще всего используется в карманных устройствах и автомобильных видеорегистраторах. Внешним видом напоминает разъем micro-USB. Его размер всего 5,83×2,20 мм.
• Type-E (Automotive). The Automotive Connection System имеет фиксирующий язычок, исключающий раскачивание, а также защитный кожух, который помогает предотвратить попадание влаги и грязи на сигналы. Используется при подключении всевозможных устройств в автомобиле.

USB Type-C, micro HDMI и HDMI Ethernet

Существуют и модели HDMI Ethernet, которые могут заменить Ethernet-кабель для совместимых устройств. Однако сценариев использования у них не очень много. Подразумевается, что вы подключаете телевизор к Ethernet, а затем с помощью такого HDMI-кабеля «раздаете» с него интернет на сопутствующие гаджеты вроде ТВ-приставки. При этом оба устройства должны поддерживать технологию HDMI Ethernet. Вот только современные ТВ-приставки сами имеют и Ethernet-порт, и Wi-Fi, поэтому такие «костыли» им ни к чему.

В некоторых старых ноутбуках используют порт micro HDMI, раньше его часто ставили и в планшеты. В этом случае вам потребуется переходник или изначальный кабель HDMI to micro HDMI.

В современных ноутбуках с подачи Apple постепенно отказываются от стандартного HDMI-порта в пользу универсального USB Type-C. Чтобы подключить такой ноутбук к телевизору, вам будет нужен либо переходник с Type-C на HDMI, либо специальный кабель USB Type-C to HDMI. Обычно наличие порта USB Type-C в ноутбуке означает поддержку этим портом подключения по HDMI через переходник. Однако мы советуем уточнять этот момент перед покупкой.

Подключаем телевизор через кабель

Как подключить телевизор к компьютеру

Опытные пользователи могут удивиться наличию такого очевидного раздела. Но давайте не будем забывать о тех, кто только начинает знакомство с компьютером и еще не знает про все его возможности.

При наличии HDMI-портов у телевизора и компьютера или ноутбука вы можете использовать большой экран ТВ для трансляции содержимого с ПК. После подсоединения кабеля вам нужно выбрать HDMI-выход в настройках телевизора: как правило, для этого есть отдельная кнопка Source. А затем настройте компьютер для корректного подключения.

В Windows 10 есть четыре режима для работы с двумя экранами. Для вызова меню переключения между ними нужно нажать комбинацию Win + P.

• Первый режим — «Только экран компьютера». Его можно включать тогда, когда вам не нужно пространство телевизора, и вы просто хотите поработать за компьютером/ноутбуком.
• Второй — «Повторяющийся». В нем на обоих экранах показывается одинаковое изображение. Если у телевизора и монитора разное разрешение, то картинка будет адаптирована только под один из них, а на втором она будет обрезана или с черными полосами.
• Третий режим называется «Расширить». Он распространяет пространство рабочего стола на телевизор. Вы можете перетаскивать окна между экранами, как будто они являются продолжением друг друга.
• Четвертый режим — «Только второй экран». Подойдет для тех, кто хочет воспроизводить контент только на телевизоре, а основной монитор — выключить. Казалось бы, что мешает просто использовать второй режим и отключить экран кнопкой? К сожалению, это не всегда можно сделать на ноутбуке или моноблоке.

Резюме

Любой современный телевизор, монитор или даже проектор имеет HDMI-порт. А значит, при наличии кабеля вы легко сможете транслировать на большой экран контент со своего девайса, будь то ПК, ноутбук, смартфон или игровая консоль. Это пригодится не только дома, но и в поездке, когда любимый фильм хочется посмотреть в отеле. К слову, некоторые гостиницы специально выводят HDMI-порт под телевизором, чтобы отдыхающим было проще подключить к ним свои устройства.

И еще парочка советов напоследок: не стоит доплачивать за дорогие материалы в кабеле. Ни штекеры с позолотой, ни дорогая оплетка не будут влиять на конечное качество сигнала. Смотрите только на стандарт кабеля и его длину — рекомендуем измерить расстояние между телевизором и компьютером заранее.
