Что такое Arduino: принцип работы и возможности платформы

Что может Arduino

Эта платформа дает простор для самовыражения талантливым и способным разработчикам. Arduino используется для создания интерактивных проектов в области умного дома, робототехники, автоматизации производства, медиаинсталляций, измерительных приборов, игр и многих других. Рассмотрим возможности «Ардуино» на конкретных примерах:

• Умный дом. Arduino можно использовать для автоматизации освещения и системы безопасности. С ее помощью можно создать собственные устройства для управления домашними приборами и интегрировать их с платформами умного дома.

• Робототехника. С помощью Arduino можно строить роботов, начиная от простых мобильных и заканчивая сложными манипуляторами. Платформа программируется для управления движением, считывания данных с датчиков и обработки информации.

• Измерительные приборы. Сбор данных с датчиков температуры, влажности, освещения, давления и других.

• Игры. Arduino используется для создания примитивных консолей. Подключайте кнопки, джойстики, датчики движения и другие компоненты.

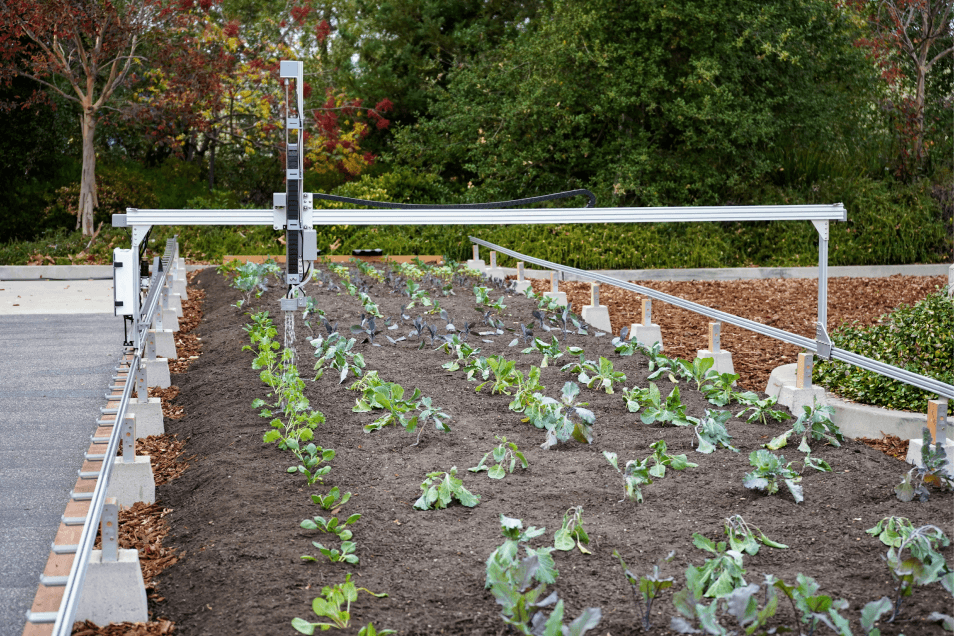

• Автоматизация и контроль. Уход за рассадой и даже сельское хозяйство, промышленность или автомобильная отрасль можно автоматизировать с помощью Arduino. Создавайте системы контроля и управления для различных задач: от автоматического полива растений до управления производственными процессами.

Кроме того, платформа поддерживает подключение множества дополнительных модулей и сенсоров, что расширяет ее функциональность и позволяет адаптировать для использования в самых разных проектах. Это открытая платформа: схемы и дизайны плат доступны для свободного использования и модификации.

Arduino: описание

Компоненты

Платформа состоит из физической платы с микроконтроллером и программного обеспечения (IDE), используемого для написания и загрузки программ на плату.

Микроконтроллер на плате — главный компонент. Он отвечает за управление различными внешними устройствами: светодиодами, датчиками и моторами. Платформа Arduino поддерживает простой и понятный язык программирования, основанный на C/C++.

Для начала рассмотрим, как работает «Ардуино». Создание проекта можно свести к пяти шагам:

• Написание программы на языке программирования Arduino в интегрированной среде разработки. На этом этапе определяется, какие действия должны выполняться микроконтроллером.

• Загрузка программы после написания. Готовый код загружается в микроконтроллер на плате по USB. Программа сохраняется во внутренней памяти микроконтроллера.

• Интерпретация и выполнение программы. Микроконтроллер поочередно выполняет инструкции из загруженной программы. Он читает входные данные от подключенных датчиков или других устройств, обрабатывает эту информацию в соответствии с программой и управляет подключенными устройствами (светодиодами, моторами или дисплеями) на основе заданных инструкций.

• Взаимодействие с внешними устройствами. Если через разъемы ввода-вывода установлены внешние устройства (например, сенсоры, дисплеи и другие компоненты), то на данном этапе Arduino взаимодействует с ними.

• Циклическое выполнение программы. После выполнения всех инструкций программы Arduino возвращается к началу и повторяет цикл, продолжая считывать данные, обрабатывать их и управлять подключенными устройствами в соответствии с программой.

Это основные шаги, которые выполняет система Arduino. В зависимости от сложности проекта этапы могут дополняться новыми действиями.

Теперь рассмотрим основные компоненты Arduino. Начнем с того, что такое плата Arduino.

Плата

Платы Arduino — это физические электронные платы, на которых установлен микроконтроллер и другие обязательные для работы платформы компоненты. Без них создать электронный проект просто невозможно. Существует множество моделей Arduino с уникальными особенностями и функциональностью. Рассмотрим строение платы на примере самой популярной: Arduino Uno — одной из самых распространенных и широко используемых моделей. Она оснащена достаточным количеством цифровых и аналоговых входов/выходов, USB-портом, поэтому считается отличным выбором для начинающих.

Ее основные элементы:

• Микроконтроллер (на фото вверху — 1): Arduino Uno оснащена микроконтроллером ATmega328P. Это специальная интегральная микросхема, которая выполняет программу, управляет внешними устройствами и обрабатывает данные.

• USB-порт (2): необходим для подключения к компьютеру для загрузки программы на микроконтроллер.

• Разъем для подачи питания (3): возможно питание платы через USB-порт компьютера или внешний источник питания через этот разъем. Плата поддерживает широкий диапазон напряжения. Имеется заземление.

• Входы/выходы (4): цифровые и аналоговые входы/выходы (или I/O, от английских слов: input и output). Цифровые пины могут быть настроены на работу как в качестве входов, так и выходов, аналоговые пины могут считывать аналоговые значения, например, напряжение.

• Разъемы для подачи питания на внешние компоненты (5) — сенсоры, дисплеи, моторы и т. п.

• LED-индикаторы (6): несколько светодиодных индикаторов, которые отображают состояние работы платы и отладки программы; один из них — настраиваемый.

• Кварцевый резонатор (7): используется для генерации точного тактового сигнала, необходимого для работы микроконтроллера.

• Кнопка Reset (8), служащая для остановки программы и сброса.

Помимо Arduino Uno, существуют и другие платы, например:

• Arduino Due — основана на более мощном микроконтроллере ARM Cortex-M3. Отличается высокой производительностью, большим объемом памяти и поддержкой более сложных вычислений. Подходит для проектов, требующих высокой производительности и обработки данных.

• Arduino Mega — имеет большее количество входов/выходов, включая дополнительные серийные порты, аналоговые входы/выходы и расширенную память. Подходит для более сложных проектов, требующих большего количества портов.

• Arduino Leonardo — имеет микроконтроллер с функцией виртуальной клавиатуры и мыши. Подходит для проектов, где требуется эмуляция ввода с клавиатуры или мыши.

• Arduino Nano — компактная версия с меньшими размерами, но с достаточными возможностями для создания множества проектов. У нее маленький размер и низкое энергопотребление. Она хорошо подходит для встраиваемых систем или проектов с ограниченным пространством.

Особенность платформы в ее гибкости, доступности и открытости. Это позволяет другим производителям выпускать свои платы Arduino. Например, разработчики используют:

• Adafruit Feather — серию компактных плат, включая беспроводные модули (например, Wi-Fi или Bluetooth), встроенные аккумуляторы и датчики. Платы Feather отличаются небольшими размерами и хорошо подходят для мобильных и встраиваемых проектов.

• SparkFun RedBoard — альтернативная версия Arduino Uno с аналогичными характеристиками, но измененным дизайном и дополнительными возможностями. RedBoard часто используется в учебных целях и проектах электроники.

• Seeeduino — эти платы имеют дополнительные интерфейсы: например, Ethernet, LoRa или GSM, что делает их подходящими для разработки проектов связи и интернета вещей.

• ESP32 Dev Board — эта плата основана на микроконтроллере ESP32 и предлагает поддержку Wi-Fi и Bluetooth. Ее часто используют в проектах, связанных с интернетом вещей и беспроводными коммуникациями.

Модули

Модули Arduino — это дополнительные компоненты, которые могут быть подключены к плате для расширения ее функциональности и возможностей. Это небольшие электронные устройства, которые обычно имеют свои собственные микроконтроллеры и предназначены для выполнения специфических задач, например:

• Беспроводная связь — Wi-Fi, Bluetooth, Zigbee или LoRa. Такие датчики позволяют плате Arduino взаимодействовать с другими устройствами или подключаться к интернету.

• Датчики — температурные, влажностные, световые, газовые и многие другие. С их помощью плата Arduino получает данные из физического окружения.

• Актуаторы (сервоприводы, моторы, реле или светодиоды) — с их помощью Arduino может контролировать физические действия и изменять окружающую среду. Например, роботизированная рука может схватить какой-то предмет.

• Хранение данных — SD-карты или EEPROM-модули, которые могут быть использованы для сохранения и чтения информации на долгосрочное хранение или для обмена данными с другими устройствами.

• Дисплеи — позволяют отображать информацию на экране, например текст, графику или числа. Это может быть текстовый LCD-, OLED- или даже сенсорный дисплей.

• Прочие модули — например, звуковые, GPS или распознавания голоса.

Как и в случае с платами, модули Arduino производятся официальными разработчиками и сторонними. Примеры официальных модулей:

• Arduino Ethernet Shield позволяет плате Arduino подключаться к Ethernet по витой паре и обмениваться данными по сети.

• Arduino WiFi Shield дает возможность подключаться к Wi-Fi.

• Arduino Motor Shield предназначен для управления двигателями и позволяет плате Arduino контролировать скорость и направление вращения моторов.

• Arduino LCD Shield содержит LCD-дисплей и кнопки для удобного отображения информации и взаимодействия с пользователем.

• Arduino Proto Shield предоставляет макетную плату для создания прототипов проектов, позволяя легко подключать и тестировать различные компоненты и датчики.

Существуют также множество модулей от сторонних производителей, например DFRobot Gravity, Adafruit FeatherWing, Grove и SparkFun.

Программные возможности

Arduino считается простым конструктором, с помощью которого можно собрать как незатейливый электронный прибор (например переключатель чего-либо), так и нечто сложное (роботизированную руку или систему автоматического полива). Одновременно платформа предлагает и широкие возможности для проявления навыков программирования. Для этого используются:

• Arduino IDE — простой и понятный интерфейс для создания и загрузки программного кода. Поддерживает функции редактирования кода, компиляции, загрузки и мониторинга последовательного порта.

• Язык программирования Arduino на основе упрощенного варианта языка C/C++, который содержит библиотеки и функции, специально разработанные для работы с платами Arduino.

• Стандартные библиотеки, которые упрощают работу с различными компонентами и модулями — подробнее о них ниже.

Библиотеки

Библиотеки Arduino — это наборы предопределенных функций и методов, которые облегчают разработку и программирование плат Arduino. Благодаря им пользователь порой может создать проект, не обладая широкими познаниями в области программирования, — библиотеки значительно упрощают разработку, так как позволяют использовать готовые функции и методы, а не писать все с нуля.

Стандартные библиотеки, включенные в набор Arduino, предоставляют базовую функциональность для работы с цифровыми и аналоговыми пинами, временными задержками, серийной связью, математическими операциями и т. д.

Библиотеки для работы с периферийными устройствами специально разработаны для взаимодействия, например, с дисплеями и моторами, считывания данных с датчиков, работы с коммуникационными интерфейсами (I2C и SPI).

Отдельно стоит упомянуть библиотеки для расширенных функций, например, для работы с Wi-Fi или Bluetooth, сенсорными экранами, звуковыми модулями.

У каждой библиотеки есть свое название и цель использования. Например, Wire (I2C) Library предоставляет функции для отправки и приема данных по шине I2C, обмена сообщениями между мастером и устройствами-рабочими по протоколу I2C. Adafruit GFX Library обеспечивает базовый функционал для рисования на графических дисплеях. Она служит основой для других специализированных библиотек работы с конкретными дисплеями.

Найти библиотеки можно в Arduino Library Manager или на платформе Arduino.cc. Также не забывайте о различных ресурсах и форумах, посвященных Arduino. Библиотеки от сторонних разработчиков можно найти и загрузить с помощью менеджера библиотек в Arduino IDE или установить вручную.

Преимущества и недостатки

Преимущества Arduino

+ Простота использования: Arduino идеально подходит для начинающих в программировании и электронике — у нее дружественный интерфейс и простой язык программирования, сборка не требует особых навыков и инструментов.

+ Масштабируемость и гибкость — Arduino позволяет создавать как простые, так и сложные проекты, она поддерживает различные размеры и форм-факторы плат, а также различные коммуникационные интерфейсы.

+ Широкий выбор плат и модулей (упомянутые выше — лишь капля в море).

+ Обширная документация: официальные руководства, примеры кода и справочные материалы помогают разработчикам разобраться с платформой и ее возможностями.

+ Большое сообщество и поддержка: существуют форумы, блоги, онлайн-курсы и другие ресурсы, где можно найти информацию и решения для своих проектов.

Недостатки Arduino

− Ограниченные вычислительные ресурсы — это касается и объема памяти, и мощности процессоров.

− Ограниченная поддержка некоторых периферийных устройств: иногда может потребоваться специализированный драйвер или дополнительная настройка, создание которой может быть вызовом для начинающих пользователей.

− Ограниченные возможности расширения в сравнении с более мощными и специализированными платформами типа Raspberry Pi, BeagleBone, Teensy, ESP32 и других.

Примеры применения

С помощью Arduino не только учатся программированию и электронике, но и используют ее для дела. Так, американская компания Blipcare разработала медицинские устройства для измерения артериального давления с использованием Arduino в качестве базовой платформы. А калифорнийская Printrbot изготавливает 3D-принтеры для домашнего использования — во множестве моделей Arduino выполняет роль контроллера движения.

Такого рода предприятия можно разделить на следующие группы (список далеко не полный — это только примеры) в зависимости от отрасли и цели:

• Arduino-based 3D Printer: Arduino широко используется в DIY-сообществе для создания самодельных 3D-принтеров. С помощью Arduino можно контролировать движение осей, температуру и другие параметры печати.

• Arduino Home Automation System: системы умного дома могут контролировать освещение, температуру, охрану и другие системы с помощью сенсоров, реле и беспроводных модулей.

• Arduino-based Weather Station: с использованием Arduino и датчиков можно создать метеостанцию, которая будет измерять температуру, влажность, атмосферное давление и другие параметры погоды, а затем отображать данные на LCD-дисплее или передавать их через интернет.

• Arduino-based Quadcopter: Arduino используется в DIY-проектах квадрокоптеров для управления моторами, стабилизации полета и получения данных с датчиков.

• Arduino MIDI Controller: плату можно использовать для создания MIDI-контроллеров, которые позволяют музыкантам управлять звуками и эффектами в ПО для создания музыки.

• Arduino-based Gaming Console: с использованием Arduino можно создать простые игровые консоли, которые будут работать с различными видеоиграми и управляться с помощью кнопок и джойстиков.

Итак, если заинтересовались, добро пожаловать в мир Arduino.
